Вентиляторная установка с вентиляторами ВЦД-31,5М2 предназначена для главного проветривания шахт (рудников) горнодобывающей промышленности. Область применения – шахты (рудники) с потребным расходом воздуха от 85 до 320м3/с и статическим давлением 2200…6200Па при работе с воздухом, имеющим плотность 1,2кг/м3, температуру от 228 до 323°К, запыленность до 150мг/м3, относительная влажность 98% (при температуре 298°К), и высотой над уровнем моря до 1000м.

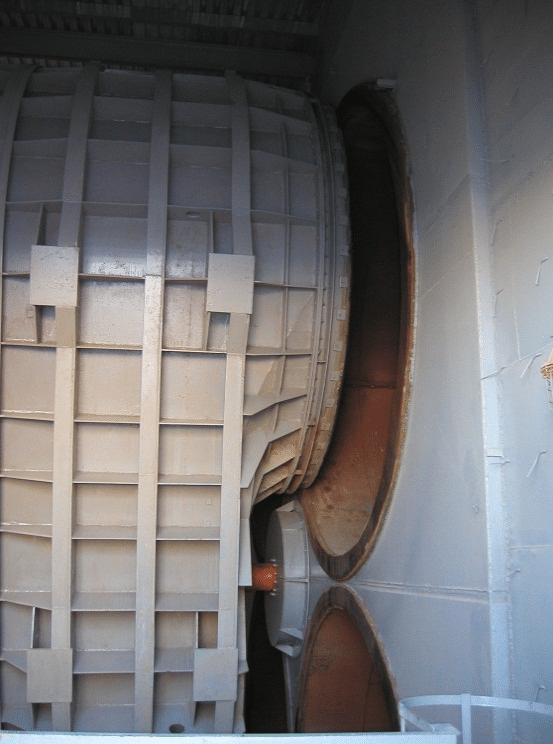

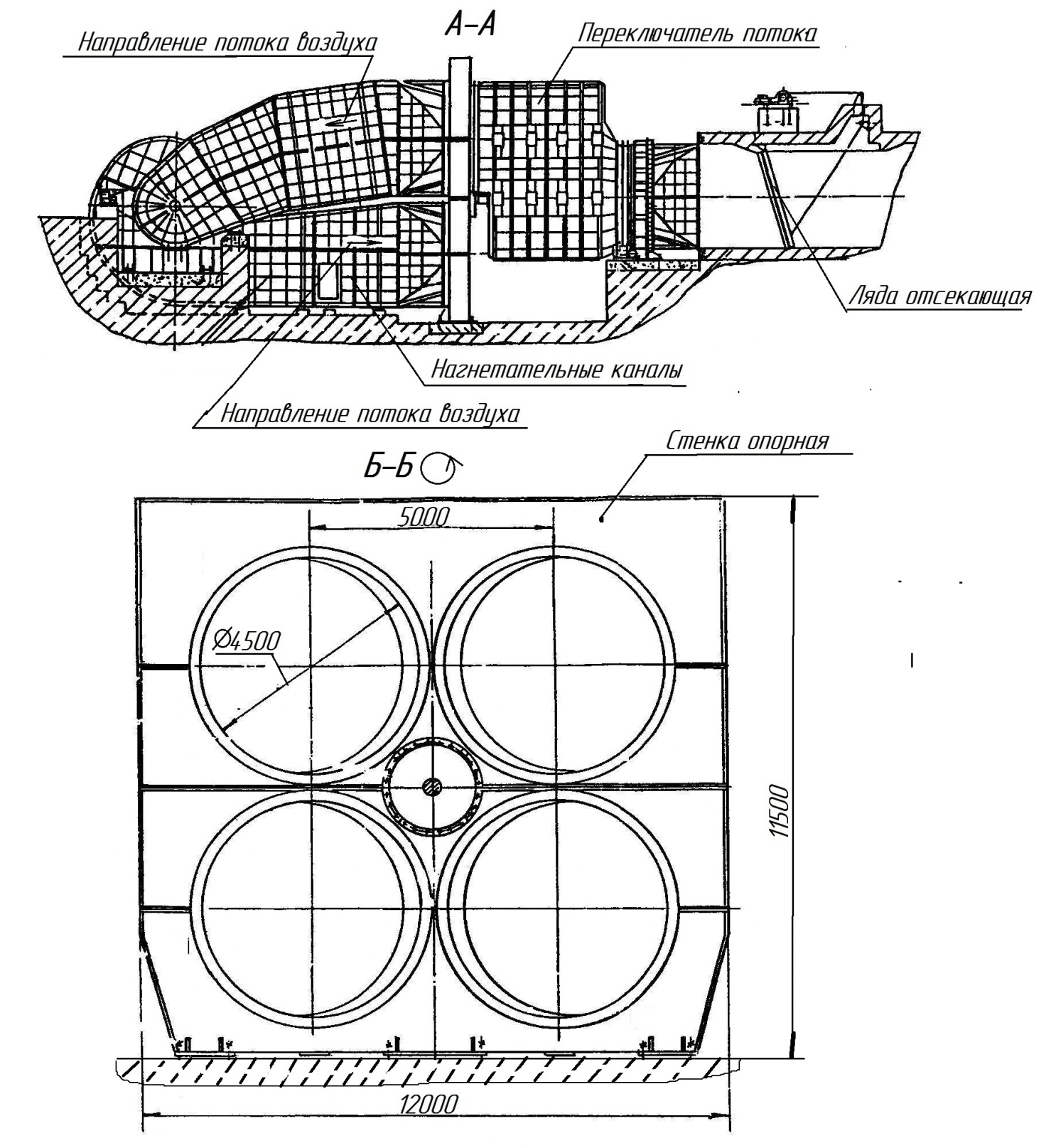

Вентиляторная установка с переключателем воздушного потока отличается от традиционной отсутствием ляд для переключения воздушной струи и монолитных железобетонных каналов, где они устанавливались, и состоит из двух вентиляторов ВЦД-31,5М2, всасывающие и нагнетательные каналы которых изготовлены из листового металлопроката, поворотного переключателя воздушного потока роторного типа с приводом поворота, опорной стенки с четырьмя отверстиями для подсоединения поворотного переключателя, заднего опорного блока и отсекающей ляды. При работе на всасывание переключатель потока, поворачиваясь на собственном валу, соединяет всасывающий канал одного из вентиляторов через верхнее отверстие в опорной стенке с подводящим каналом и стволом шахты (см. рисунок). При работе на нагнетание переключатель соединяет нагнетательный канал через нижнее отверстие в опорной стенке с подводящим каналом а вентилятор, всасывая поток из атмосферы, нагнетает его в шахту. Отсекающая ляда перекрывает подводящий канал и изолирует вентустановку от ствола шахты. Вентиляторная установка с переключателем воздушного потока отличается от традиционной меньшей площадью застройки, меньшим объемом строительства. Капитальные затраты при строительстве снижаются примерно в 1,5раза. Срок строительства уменьшается в 3-4раза.
Экономится электроэнергия за счет снижения утечек и подсосов воздуха из-за уменьшения количества переключающих устройств с семи до одного. Утечки и подсосы воздуха снижаются в 2,5…3 раза.
Вентиляторная установка с переключателем воздушного потока обеспечивает 100% реверс воздушной струи и может эксплуатироваться как в основном режиме «всасывание», так и в основном режиме «нагнетание». Вентиляторные установки с вентиляторами ВЦД-31,5М2 и переключателем воздушного потока успешно эксплуатируются на шахтах Донбасса и России.
